1.電波暗室的分類

為了減少反射而在其內表面上裝有射頻吸波材料的屏蔽室，稱為電波暗室(Anechoic Chamber)，又稱射頻無反射實驗室。具體分類如下：

1）按用途分類：天線圖測試室、雷達截面測試室、電磁兼容(EMC)測試室、電子戰(對抗)測試室。

2）按形狀分類：矩形電波暗室、錐型電波暗室。

3）按內表面吸波材料的粘貼方式分類：半電波暗室、全電波暗室和改進型半電波暗室。

4）按尺寸分類：超緊縮型預測式全波暗室、最小實用尺寸電波暗室、小型電波暗室、3米法電波暗室、5米法電波暗室、10米法電波暗室。

其中，電磁兼容測試室主要采用半電波暗室，其主要用于替代開闊場（OATS），并具有一些優于OATS的長處，如:不受天氣條件的限制和背景噪聲的影響等。它主要用于進行電磁騷擾的測試。另外，一些輻射騷擾抗擾度的測試也可以在半電波暗室中進行。

2.半電波暗室性能指標及測試點

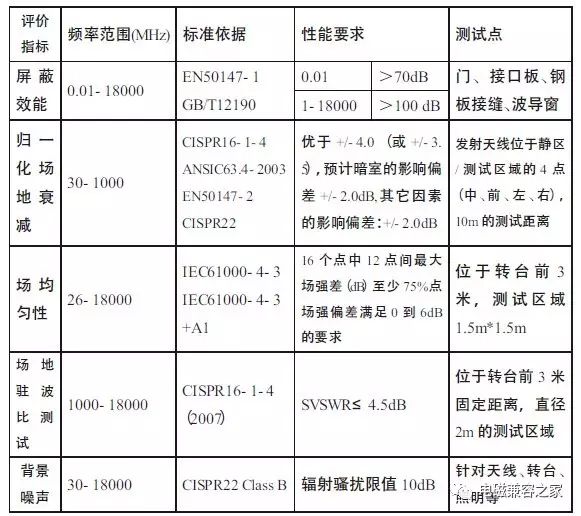

評價一個半電波暗室是否合格，通常有以下幾個重要指標：屏蔽效能、歸一化場地衰減（NSA）、場均勻性、場地駐波比測試和背景噪聲。其中，NSA測試是指采用認可的方法在測 量場地測出的傳輸天線和接收天線之間的電磁波衰減，相對NSA，場地駐波比測試更為嚴格，評價半電波暗室性能的依據標準、相關性能要求及測試點如下圖。

3.暗室主體建設注意事項

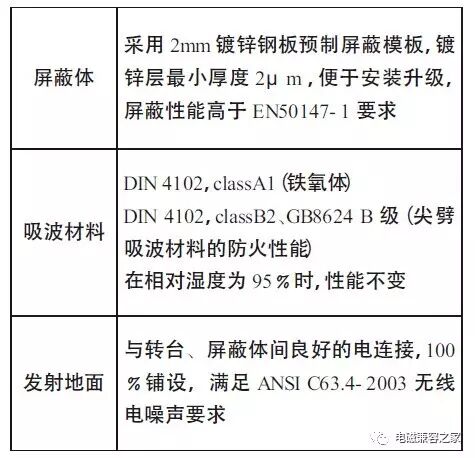

半電波暗室在結構上由屏蔽室和吸波材料兩部分組成，鐵氧體和尖劈吸波材料覆蓋于頂部及四面墻，底部采用高架地板和反射地面，下面介紹一些建設中注意事項，從而保證整個暗室的優異性能。其中，暗室主體部分的一些性能要求，如下圖

暗室屏蔽層及主體鋼結構與基建絕緣，可采用厚橡膠達到絕緣和防潮要求。屏蔽體未接地時應與地隔離，對地電阻應大于2MΩ；屏蔽殼體單點接地時，接地電阻≤1Ω。在結構設計方面：

1）屏蔽室結構，采用拼裝式，比焊接式更易搬遷，而三明治式易熱脹冷縮，受潮變形，不適合北方氣候；

2）屏蔽體鋼結構要保證穩定，頂部應設計合理，能承受足夠重量；

3）屏蔽室內表面應非常平整，滿足δ≤10mm ，便于用于安裝吸波材料，安裝完吸波體后屏蔽體的頂部和四周不發生明顯的變形。
